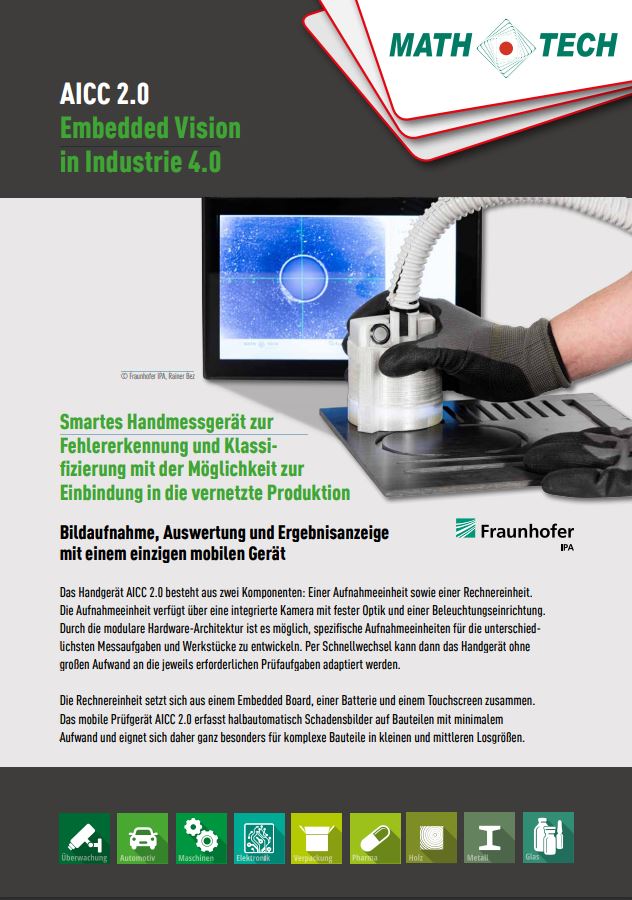

Embedded Vision - Mobiles Handheldgerät

zur Fehlererkennung und Klassifizierung

Bildaufnahme, Auswertung und Ergebnisanzeige mit einem einzigen mobilen Gerät

Anwendungen

  • Überprüfung von Bohrungen und Bearbeitungskanten bei Faser-Kunststoff-Verbund (Bsp. CFK)
  • Erkennen und Bewerten von Imperfektionen (Bsp. Delamination, Ausfransung, Absplitterung)
  • Automatische Erstellung von Defektprotokollen (inkl. Defektgröße, Defektart, Bewertung)

Vorteile

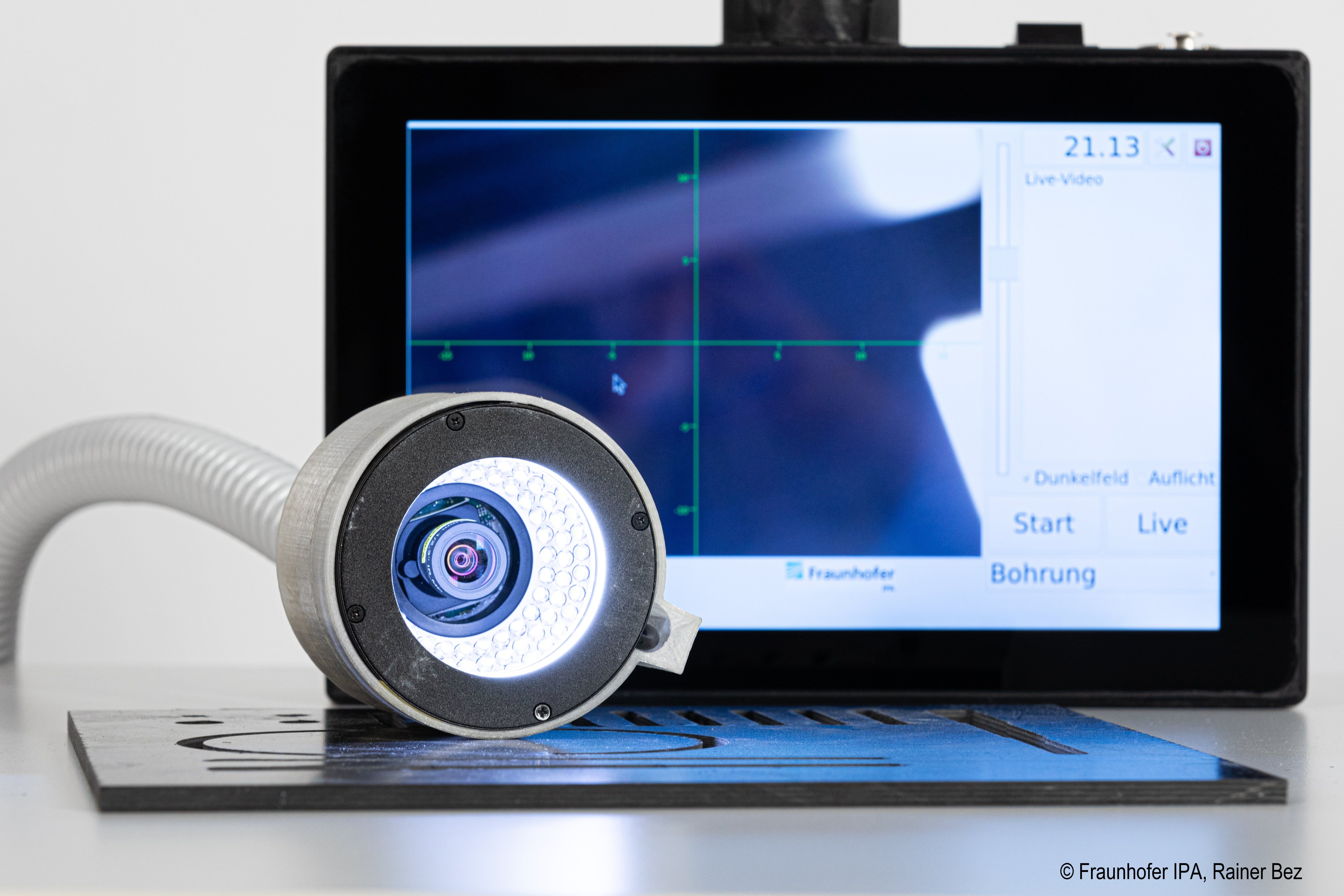

  • Kamera und Beleuchtung können flexibel positioniert werden
  • Mobiles, autonomes und einfach zu bedienendes Gerät
  • Maßgeschneiderte Komplettlösung für Bildverarbeitungsaufgaben
  • Kommunikation mit Server und Datenbank via WiFi
  • für Datenauswertung und Protokollierung
  • Unkomplizierte Erweiterung für andere Materialoberflächen
  • und kundenspezifische Anwendungen

Hardware und Software

  • Einplatinencomputer mit Linux, USB 3.0,
  • Gigabit Ethernet und ARM Cortex™-A15 & A7
  • Embedded Halcon und OpenCV
  • 2GB RAM, Touchscreen, WiFi
  • Kamera 18MP-RGB
  • Gesteuerte Dunkelfeld- und Auflicht-Beleuchtung
  • Batterie

Auch bei der internationalen Fachpresse und Kameraherstellern ist unser mobiles Handheldgerät schon auf großes Interesse gestoßen.

https://www.qualitymag.com/articles/95465-connected-in-quality

https://de.ids-imaging.com/casestudies-detail/de_connected-in-quality.html

https://www.photonics.com/Product.aspx?PRID=64467





Alle Bilder werden in einem ersten Schritte mit Dunkelfeldbeleuchtung und Auflicht aufgenommen. Diese Einzelbilder werden dann für die Analyse zusammengefügt.

Hier einige Beispiele:



Delamination, Auflicht                                                       Delamination, Dunkelfeld





Bohrer abgerutscht, Auflicht                                            Bohrer abgerutscht, Dunkelfeldbeleuchtung





 Ausfransung, Auflicht                                                      Ausfransung, Dunkelfeldbeleuchtung





Grat, Auflicht                                                                     Grat, Dunkelfeldbeleuchtung





 Bohrung schief, Auflicht                                                    Bohrung schief, Dunkelfeldbeleuchtung





 schief entgratet, Auflicht                                                  schief entgratet, Dunkelfeldbeleuchtung





Bohrung unvollständig, Auflicht                                        Bohrung unvollständig, Dunkelfeldbeleuchtung
